研究所嫦娥五號“產品大家族”助推探月新征程
來源： 時間：2020-11-26 點擊數：
2020年11月24日凌晨4時30分12秒，嫦娥五號登月探測器發射升空，這是中國探月工程第三階段最為重要的一步，它將在月球表面開展更深層次、更加全面的科學探測。嫦娥五號上搭載著以研究所獨立設計研制的核心裝置——月球樣品密封封裝子系統、月球樣品解封分裝操作臺為代表的“產品大家族”，還包括月塵帶電及著陸器無損探傷測量?jī)x及國際救援示位標、貯箱、電源等產品。這些“家族成員”在嫦娥五號任務中各司其職，為探月新征程保駕護航。
研究所“嫦娥五號”研制團隊部分研制人員

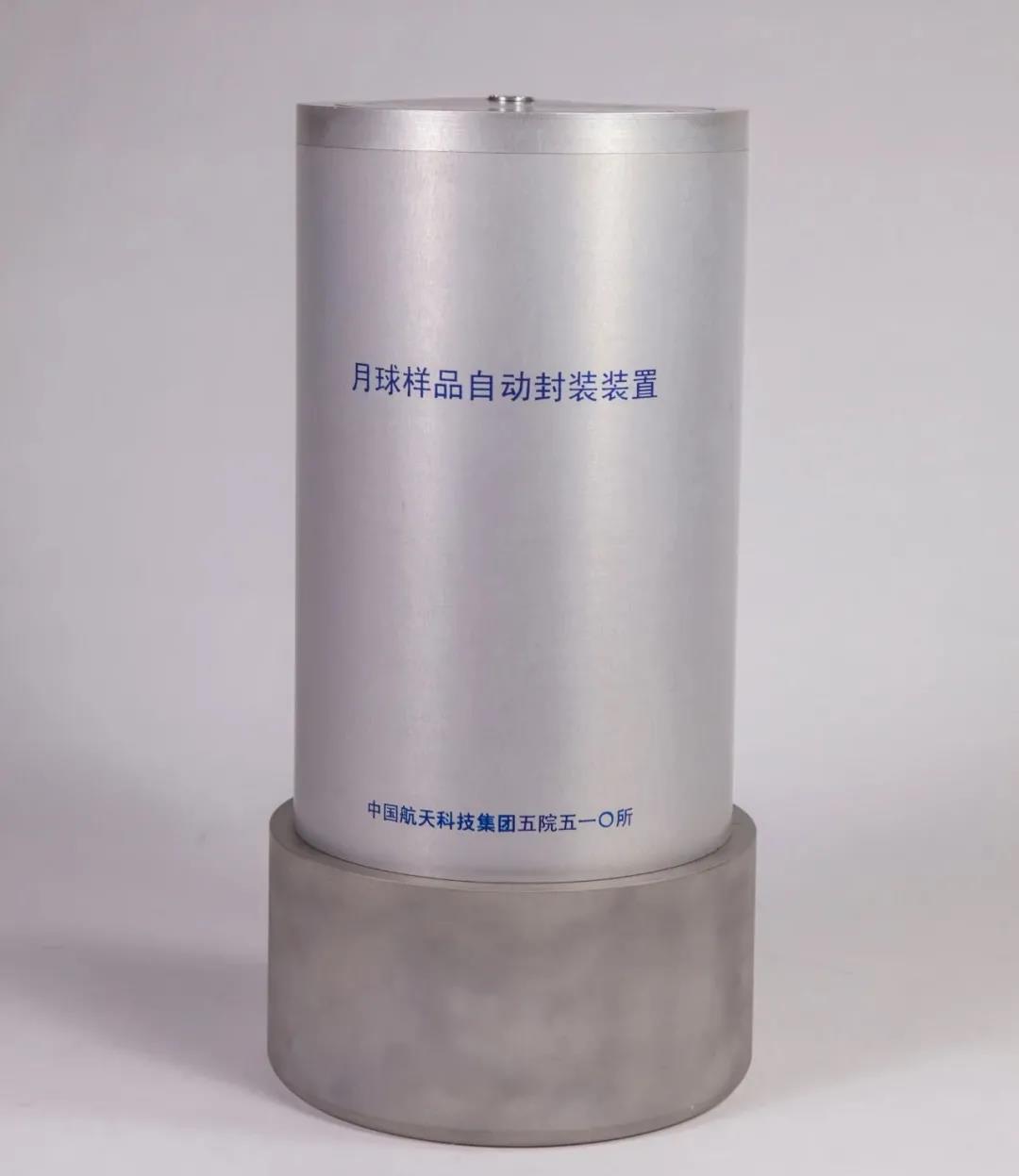

月球樣品密封封裝子系統
月球樣品密封封裝子系統作為嫦娥五號探測器的核心裝置之一，直接決定著本次探測任務的成敗。其功能是承接采集到的月壤和月巖并對樣品進行自動封裝，保證月球樣品在返回地面的過程中不受污染，維持樣品的原始狀態，充分保留其科研價值。我國的月球樣品采集和封裝完全是在無人條件下通過設備自主完成的，首先要實現月表環境下的蓋體自動開合，研制團隊多年來將裝置在月面可能出現的所有工況都進行了試驗。同時還要實現月面極高、低溫和月塵環境干擾下的高真空密封，最終確定了橡膠圈密封和金屬擠壓密封相結合的冗余密封技術，在反復試驗中確立了最優密封結構，結合火工鎖緊機構實現了蓋體密封和鎖定，保證月球樣品的成分不發生物理與化學變化并維持月表原態。
月球樣品解封分裝操作臺 嫦娥五號月球樣品解封分裝操作臺是探月工程三期月球樣品地面應用系統的核心裝置，能夠在真空環境下對返回地面后的月球采樣封裝裝置進行解封及收集月球樣品釋放的稀有氣體，并在高純氮?dú)猸h(huán)境下對月球樣品進行處理，最大限度避免月球樣品氧化和污染，滿足深空探測任務中地外天體樣品密封容器解封、處理和保存等需求。該產品創新性地提出了分艙段進行月球樣品解封及處理方案，解決了樣品密封裝置解封時內外壓差過大及真空環境下無法操作處理樣品的難題。設計了氣體采集裝置，解決了月球樣品釋放氣體采集的難題。設計了自動解封機構，通過一套機構實現多個動作，具有自動定位、自動解封的創新功能。

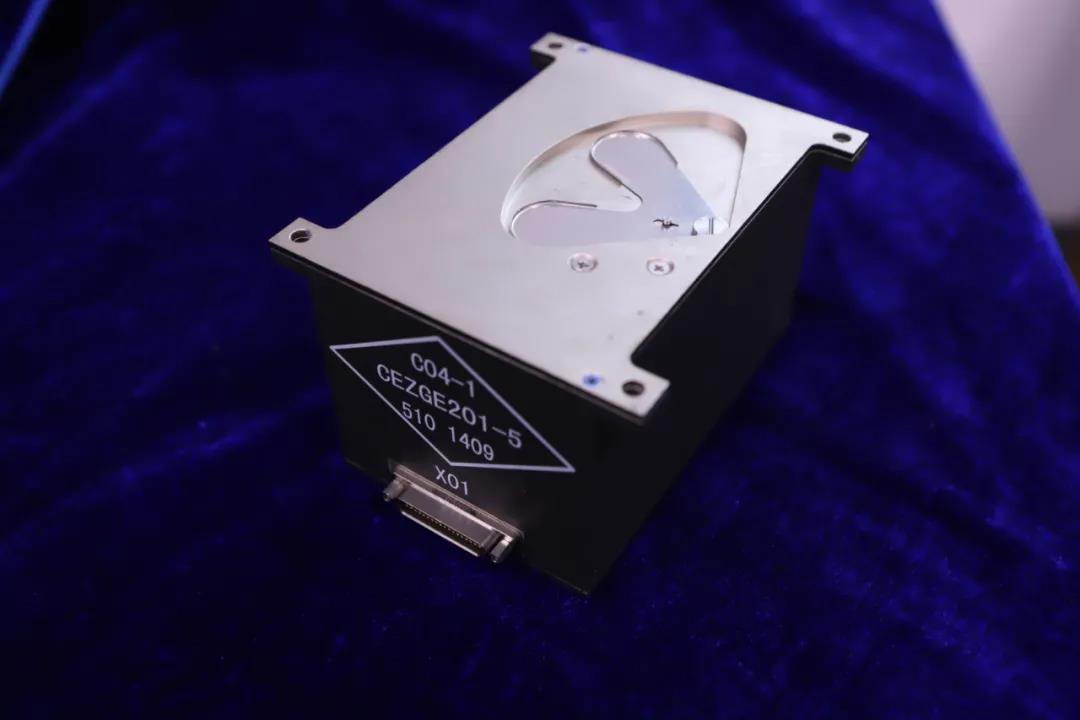

月塵帶電測量?jī)x
月塵是月面環境中最重要的空間存在與環境因素，關系著航天探測科學目標的實現乃至整個探測任務的成敗，而月塵帶電被認為是使其懸浮和輸運的重要因素。在嫦娥五號項目中，研究所設計研制了安裝在嫦娥五號著陸器頂部測量懸浮月塵帶電的科學載荷裝置。月塵帶電測量?jī)x由兩套相同的測量探頭組成，能夠?qū)υ虑虮砻嬗勺匀画h(huán)境影響引起的月塵帶電特性進行測量。月塵帶電測量探頭獲取的月塵相關特性數據可為后續載人登月的月塵防護和清除提供設計依據，具有重要的工程應用價值。
著陸器無損探傷測量?jī)x
嫦娥五號著陸器無損探傷測量?jī)x是在著陸器著陸時，用來檢測與力學支撐結構連接處受沖擊產生的損傷狀況的儀器設備。研究所嫦娥五號著陸器無損探傷測量?jī)x采用的是脈沖電渦流無損檢測技術，探頭的工作實際上分為在軌測量和地面數據處理應用兩個階段，獲得著陸器支撐結構連接部位受沖擊損傷狀況，為地面環模試驗提供驗證，并為后續深空探測著陸設計改進提供技術支持。此外，研究所著陸器無損探傷測量?jī)x還采用了先進的某無損檢測技術，在國內屬首次。
著陸緩沖機構信號裝置 研究所研制的著陸緩沖機構信號裝置工作于著陸探測器的動力下降階段。該設備個頭不大但作用重要，控制著探測器的著陸。這套信號裝置由展開到位開關組件和落月信號裝置組成，分別位于著陸緩沖機構的多功能支柱腿和足墊內。當著陸探測器到達月球表面預定高度時，展開到位開關組件被觸發產生了信號，探測器明確自身的展開狀態，準備在月面著陸。落月信號裝置是在著陸足墊接觸月面時，受月面反作用力觸發開關，關閉反推發動機，從而保證安全平穩落下。
鉆取樣品截取和剪切裝置 返回地面的月球樣品有兩種，一種為表取月球樣品，另一種為鉆取月球樣品。鉆取樣品截取和剪切裝置主要功能是在不破壞鉆取月球樣品層理狀態的條件下對鉆取月球樣品進行截?cái)啵?duì)截?cái)嗝孢M(jìn)行密封，便于鉆取月球樣品的描述、處理、分析和分發等。
噴氣組件 噴氣轉移裝置作為密封封裝裝置的備份轉移手段，在主份樣品轉移方案失效的情況下，將上升器儲氣瓶中的剩余氣體通過噴氣組件的三個噴管噴出，產生的超音速氣體射流撞擊在密封封裝裝置的底板，在高真空環境下產生一定的推力，進而將密封封裝裝置從上升器的初始位置推送一段距離到返回器的樣品容器艙內，完成密封封裝裝置的轉移。
采樣視覺標識 采樣視覺標識是嫦娥五號密封子系統的重要單機之一，用于配合相應相機完成關鍵動作處的位姿測量。采樣視覺標識采用激光刻蝕陽極氧化后的鋁合金板的辦法，具有良好的空間環境適應性，在空間輻照和真空環境下不褪色、不分解，能夠適應極端高低溫環境，對月球的表面環境適應能力強。

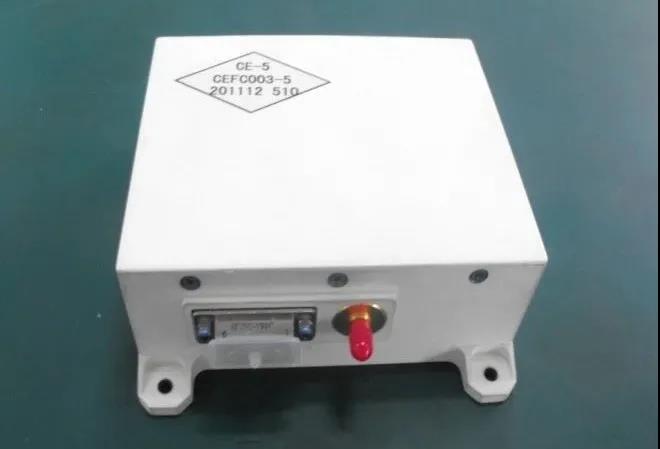

國際救援示位標
國際救援示位標在返回器落地后會發射無線電信標信號，從而確保搜救人員能夠快速找到返回器。應用于嫦娥五號的新型國際救援示位標從產品設計到功能性能指標，都實現了重大進步。在產品重量和體積減小約30%的情況下，產品的抗力學沖擊能力大幅提升至以前的3倍。該產品還使目標的多普勒頻移定位精度大幅提高，同時對部分單元電路采用脈沖饋電技術，減少了星上能源的消耗。
潤滑活動件 在嫦娥五號研制任務中，研究所承擔了鉆取采樣裝置、表取采樣機械臂，艙蓋機構驅動組件、樣品艙艙蓋機構和太陽翼驅動組件等活動件研制及試驗任務。其中，鉆取采樣和表取采樣裝置潤滑件中包含了軸承、齒輪、絲杠等典型活動零部件及多種滑動潤滑副，其主要特點是使用壽命長，潤滑副間應力大，使用溫度范圍寬。
水升華器貯箱
水升華器系統是探月三期熱控分系統采用的全新技術，其中研究所設計研制的水升華器貯箱是水升華器系統的重要部件之一，主要用來存儲和為水升華器系統提供脫氣去離子水,是國內首次研發成功并應用于深空探測的氣液一體落壓式排放隔膜貯箱。其中首次提出了分艙落壓排放式貯箱方案，達到了超薄壁輕量化設計目標；采用了一種新型密封方式，有效避免了共體貯箱氣液滲透；采用了超薄超軟多棱式隔膜設計方案，實現了水升華器多維加速飛行時貯箱在超低壓加速環境的高效排放；采用了特殊的橡膠半膜材料，提升了經受液體長期浸泡的長壽命能力；突破了0.4mm壁厚超薄壁殼體加工技術，使得重量最大程度地輕量化。
電源產品 研究所為嫦娥五號衛星探測器著陸器和上升器功率調節和配電單元提供了3種類型/12個模塊的模塊正樣產品，分別為著陸器和上升器供電。這些電源產品將一次電源電壓變換成及配電控制單元設備所需的各路電壓/功率，同時實現對一次母線的過流保護，以及各設備與一次母線之間的故障隔離。產品雖小，卻很重要，其是否安全工作，關系著整器的供電安全和任務成功。
嫦娥五號的使命是實現月球區域軟著陸及月面采樣返回，是中國首個實施無人狀態下月面采樣返回的航天器，是探月工程中最關鍵的探測器，也是中國探月工程第三階段的收官之戰。研究所以多樣產品組成“探月家族”向月球進發，用拼搏進取的創新精神助力中國探月工程，為建設航天強國再譜新篇！ |
